Type EXP-IO-D6A4R1-ADV I/O | WEG Vietnam

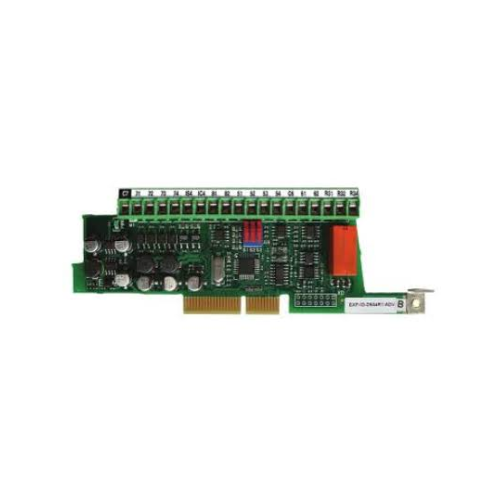

Type EXP-IO-D6A4R1-ADV I/O là card mở rộng I/O của WEG. Thiết bị được thiết kế để bổ sung các kênh tín hiệu cho bộ điều khiển truyền động ADV200. Card được lắp vào slot 1 của drive và mỗi drive chỉ sử dụng một card I/O mở rộng.
EXP-IO-D6A4R1-ADV giúp tăng khả năng kết nối giữa bộ truyền động và các thiết bị bên ngoài. Module hỗ trợ nhiều loại tín hiệu digital, analog và relay. Nhờ đó, thiết bị phù hợp với các hệ thống điều khiển cần mở rộng chức năng I/O.
Đặc điểm nổi bật của Type EXP-IO-D6A4R1-ADV I/O | WEG Vietnam
- Là card mở rộng I/O dành cho bộ truyền động WEG ADV200.
- Hỗ trợ 4 ngõ vào digital để tiếp nhận tín hiệu điều khiển từ thiết bị bên ngoài.
- Tích hợp 2 ngõ ra digital cho các chức năng điều khiển và trạng thái.
- Có 1 ngõ ra relay phục vụ đóng cắt tín hiệu.
- Hỗ trợ 2 ngõ vào analog và 2 ngõ ra analog.
- Cung cấp khả năng mở rộng tín hiệu mà không cần thay đổi cấu trúc chính của drive.
- Thiết kế dạng card giúp lắp đặt trực tiếp vào khe mở rộng của ADV200.
- Sử dụng cách ly chức năng FELV theo EN 61800-5-1.
- Có thể được cấu hình cho nhiều chức năng điều khiển trong các ứng dụng của ADV200.
- Trong ứng dụng Positioner, card có thể hỗ trợ tín hiệu cảm biến, tìm điểm zero và lựa chọn các vị trí cài đặt trước.
Ứng dụng
Type EXP-IO-D6A4R1-ADV I/O được sử dụng để mở rộng khả năng vào/ra của bộ truyền động ADV200. Card phù hợp với các hệ thống tự động hóa công nghiệp cần nhiều tín hiệu điều khiển và giám sát.
Một số ứng dụng tiêu biểu gồm:
- Điều khiển và giám sát dây chuyền sản xuất.
- Kết nối cảm biến với bộ truyền động ADV200.
- Điều khiển các cơ cấu chấp hành thông qua tín hiệu digital.
- Truyền tín hiệu analog trong các hệ thống điều khiển.
- Kết nối tín hiệu relay với thiết bị ngoại vi.
- Ứng dụng định vị trong hệ thống sử dụng ADV200 Positioner.
- Tìm điểm zero bằng cảm biến và thực hiện các thao tác định vị.
- Lựa chọn các vị trí cài đặt trước thông qua tín hiệu digital.
Bảng thông số kỹ thuật của Type EXP-IO-D6A4R1-ADV I/O | WEG Vietnam
| Thông số | Chi tiết |
|---|---|
| Tên thiết bị | Type EXP-IO-D6A4R1-ADV I/O |
| Hãng sản xuất | WEG |
| Loại thiết bị | I/O Expansion Card |
| Thiết bị tương thích | ADV200 Drive |
| Digital Input | 4 ngõ vào |
| Digital Output | 2 ngõ ra |
| Relay Output | 1 ngõ ra relay |
| Analog Input | 2 ngõ vào |
| Analog Output | 2 ngõ ra |
| Cách ly | Functional insulation – FELV |
| Tiêu chuẩn cách ly | EN 61800-5-1 |
| Vị trí lắp đặt | Slot 1 của ADV200 |
| Số lượng card trên mỗi drive | 1 card I/O |
| Mục đích sử dụng | Mở rộng tín hiệu vào/ra cho ADV200 |
