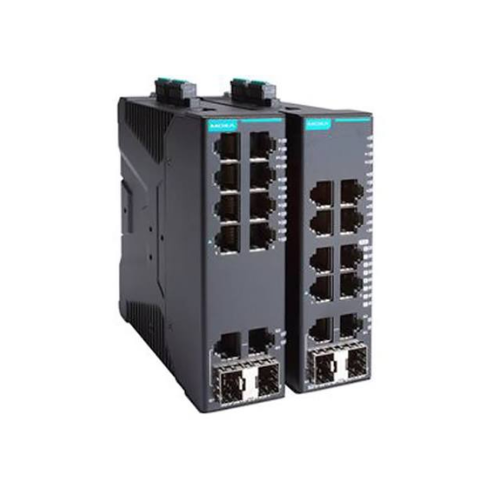

SDS-3010-2GTXSFP Moxa Vietnam là thiết bị chuyển mạch Ethernet công nghiệp thuộc dòng SDS-3010 của Moxa. Đây là dòng switch Layer 2 Smart được thiết kế cho các hệ thống mạng công nghiệp cần kết nối Ethernet ổn định và dễ quản lý.
Thiết bị cung cấp 8 cổng Ethernet 10/100BaseT(X) sử dụng đầu nối RJ45. Ngoài ra, SDS-3010-2GTXSFP có thêm 2 cổng combo hỗ trợ 10/100/1000BaseT(X) hoặc 100/1000BaseSFP. Cấu hình này cho phép thiết bị kết hợp kết nối đồng và cáp quang trong cùng một hệ thống.
SDS-3010-2GTXSFP hỗ trợ nhiều giao thức công nghiệp như EtherNet/IP, Modbus TCP, PROFINET IO Device và MECHATROLINK-4. Thiết bị cũng tích hợp các tính năng quản lý mạng như SNMP, VLAN, RSTP, LLDP và port mirroring.
Moxa SDS-3010-2GTXSFP sử dụng nguồn 12 đến 48 VDC và hỗ trợ hai đầu vào nguồn dự phòng. Thiết kế này giúp tăng khả năng duy trì hoạt động của mạng khi một nguồn gặp sự cố.
Đặc điểm nổi bật của SDS-3010-2GTXSFP Moxa Vietnam
- 8 cổng Ethernet 10/100BaseT(X): Kết nối các thiết bị Ethernet công nghiệp thông qua cổng RJ45.
- 2 cổng combo Gigabit: Hỗ trợ 10/100/1000BaseT(X) hoặc 100/1000BaseSFP. Người dùng có thể lựa chọn kết nối Ethernet đồng hoặc quang tùy theo hệ thống.
- Hỗ trợ mạng quang SFP: Phù hợp với các hệ thống cần mở rộng khoảng cách truyền dẫn hoặc kết nối giữa các khu vực trong nhà máy.
- Hỗ trợ nhiều giao thức công nghiệp: Tương thích EtherNet/IP, Modbus TCP, PROFINET IO Device và MECHATROLINK-4.
- Tính năng quản lý mạng đa dạng: Thiết bị hỗ trợ SNMPv1/v2c/v3, LLDP, RMON, Syslog, port mirroring và DHCP Client.
- Hỗ trợ VLAN: Chuẩn IEEE 802.1Q giúp phân chia lưu lượng mạng và tổ chức hệ thống mạng công nghiệp hiệu quả hơn.
- Hỗ trợ STP và RSTP: Các giao thức dự phòng mạng giúp nâng cao tính liên tục của kết nối.
- Hỗ trợ MRP: Tăng khả năng dự phòng cho các hệ thống mạng công nghiệp sử dụng cấu trúc vòng.
- Nguồn điện dự phòng: SDS-3010-2GTXSFP có hai đầu vào nguồn 12–48 VDC. Thiết bị hỗ trợ bảo vệ quá dòng và đảo cực.
- Thiết kế chắc chắn: Vỏ kim loại đạt chuẩn bảo vệ IP40. Thiết bị hỗ trợ lắp đặt trên DIN-rail hoặc treo tường với bộ kit tùy chọn.
- Kích thước nhỏ gọn: Kích thước chỉ 36 × 135 × 111 mm. Thiết kế này giúp tiết kiệm không gian trong tủ điều khiển.
- Nhiệt độ hoạt động phù hợp môi trường công nghiệp: Phiên bản tiêu chuẩn hoạt động từ -10 đến 60°C. Dòng SDS-3010 còn có phiên bản nhiệt độ rộng -40 đến 75°C.
- Hỗ trợ giám sát và cảnh báo: Thiết bị có relay output và digital input để phục vụ việc giám sát trạng thái trong hệ thống.
- Hỗ trợ sao lưu cấu hình: SDS-3010 Series tương thích ABC-02-USB. Tính năng này hỗ trợ sao lưu, khôi phục cấu hình và nâng cấp firmware nhanh chóng.
Ứng dụng SDS-3010-2GTXSFP Moxa Vietnam
SDS-3010-2GTXSFP Moxa Vietnam được sử dụng trong nhiều hệ thống mạng Ethernet công nghiệp. Thiết bị phù hợp với các ứng dụng yêu cầu kết nối ổn định và khả năng quản lý mạng linh hoạt.
Hệ thống tự động hóa nhà máy: Switch có thể kết nối PLC, HMI, máy tính công nghiệp, bộ điều khiển và các thiết bị Ethernet khác. Các giao thức công nghiệp được hỗ trợ giúp tích hợp thiết bị vào hệ thống điều khiển thuận tiện.
Mạng PROFINET: SDS-3010-2GTXSFP hỗ trợ PROFINET IO Device. Vì vậy, thiết bị có thể được sử dụng trong các hệ thống tự động hóa sử dụng kiến trúc mạng PROFINET.
Hệ thống Modbus TCP: Thiết bị phù hợp để xây dựng mạng truyền thông giữa PLC, máy chủ và các thiết bị đo lường sử dụng Modbus TCP.
Hệ thống EtherNet/IP: Switch hỗ trợ EtherNet/IP và có thể được triển khai trong các mạng điều khiển công nghiệp sử dụng giao thức này.
Mạng kết hợp Ethernet và cáp quang: Hai cổng combo hỗ trợ SFP cho phép kết nối với các tuyến cáp quang. Đây là giải pháp phù hợp khi cần truyền dữ liệu giữa các khu vực hoặc khoảng cách xa hơn.
Hệ thống giám sát công nghiệp: Các tính năng SNMP, port mirroring, RMON và Syslog hỗ trợ quản trị viên theo dõi hoạt động của mạng.
Tủ điều khiển và hệ thống máy móc: Kích thước nhỏ gọn cùng khả năng lắp DIN-rail giúp SDS-3010-2GTXSFP phù hợp với nhiều loại tủ điện và tủ điều khiển công nghiệp.
Bảng thông số kỹ thuật của SDS-3010-2GTXSFP Moxa Vietnam
| Thông số | SDS-3010-2GTXSFP Moxa Vietnam |
|---|---|
| Loại thiết bị | Industrial Smart Ethernet Switch Layer 2 |
| Cổng Ethernet RJ45 | 8 × 10/100BaseT(X) |
| Cổng Combo | 2 × 10/100/1000BaseT(X) hoặc 100/1000BaseSFP |
| Chuẩn Ethernet | IEEE 802.3, 802.3u, 802.3ab |
| Flow Control | IEEE 802.3x |
| VLAN | IEEE 802.1Q |
| Class of Service | IEEE 802.1p |
| Giao thức công nghiệp | EtherNet/IP, Modbus TCP, PROFINET IO Device, MECHATROLINK-4 |
| Giao thức dự phòng | STP, RSTP, MRP |
| Quản lý mạng | SNMPv1/v2c/v3, LLDP, RMON, Syslog |
| Jumbo Frame | 9.6 KB |
| MAC Table | 8K |
| Số VLAN tối đa | 8 |
| Packet Buffer | 3 Mbits |
| Nguồn đầu vào | 12–48 VDC |
| Điện áp hoạt động | 9.6–60 VDC |
| Đầu vào nguồn | 2 nguồn dự phòng |
| Công suất tiêu thụ tối đa | 7.20 W |
| Vỏ | Kim loại |
| Chuẩn bảo vệ | IP40 |
| Kích thước | 36 × 135 × 111 mm |
| Trọng lượng | 767 g |
| Lắp đặt | DIN-rail, wall mounting với bộ kit tùy chọn |
| Nhiệt độ hoạt động | -10 đến 60°C |
| Nhiệt độ lưu trữ | -40 đến 85°C |
| Độ ẩm môi trường | 5–95% RH, không ngưng tụ |
| Relay Output | 1 kênh, 1 A @ 24 VDC |
| Digital Input | 1 kênh |
| USB | USB Type-A, hỗ trợ ABC-02 |
| MTBF | 3.086.399 giờ |
| Bảo hành | 5 năm |
